138-鎖模扣 Z174

您的位置：首頁 > 模具配件 > 鎖模組件系列

型號： Z174 -[待選參數]

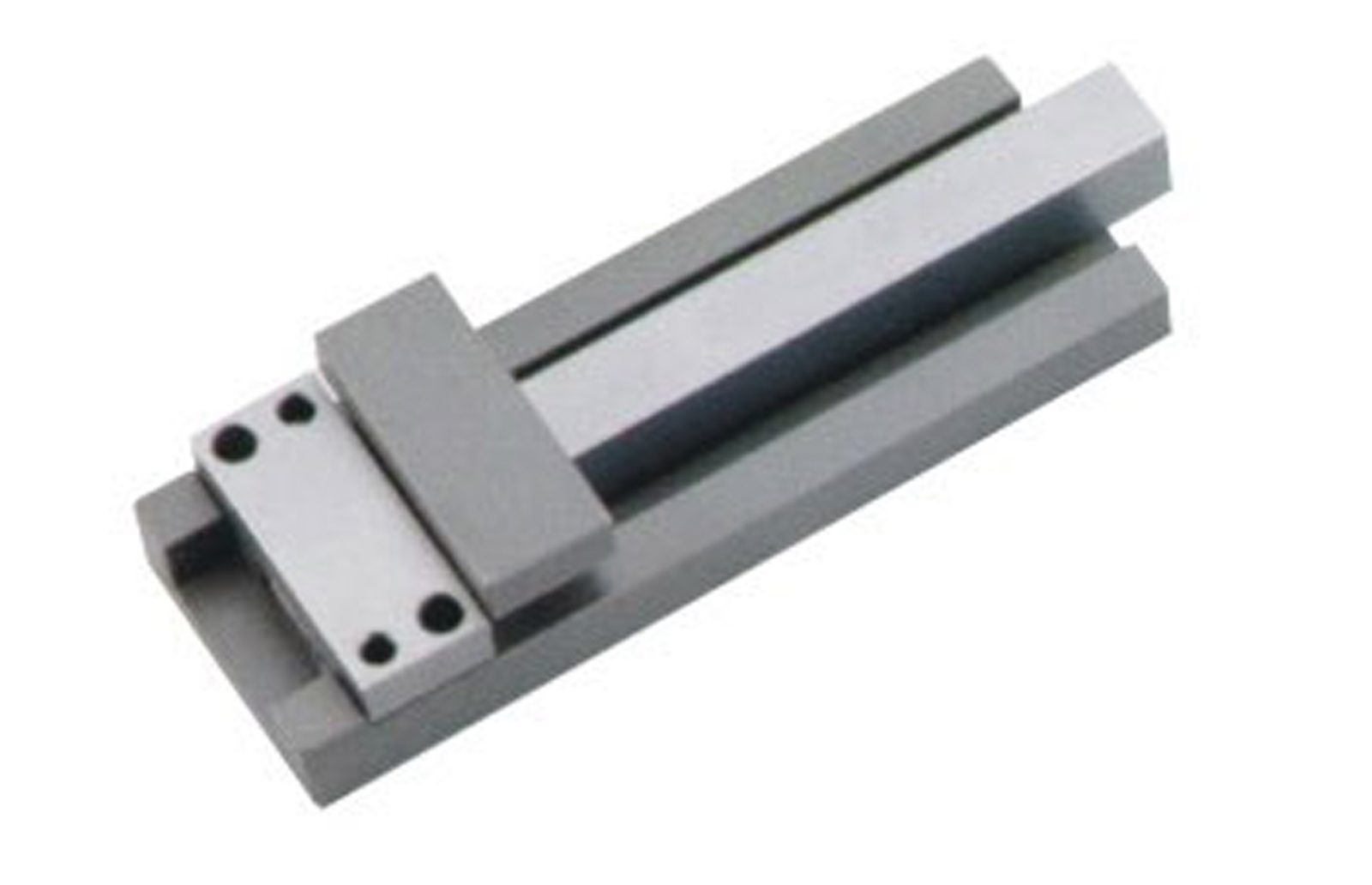

鎖模扣 Z174

LATCH LOCK

特點:安裝加工簡單,機械互鎖設計,安全可靠,連體式方型定位,使産品更精準。
可根據模具荷重選擇對應産品, 在模闆上至少要2套并對稱使用。使用溫度範圍120℃。
Characteristics: lnstallation and processing are simple. Design of mechanical interlockis safe and reliable. Connecting body and square positioning make product more accurate. People can select corresponding product aocording to dieload. There shall be atleast2 sets on template for symmetrical use. Operating temperature range is 120℃.

Type	b1	H1	Hv	L5	L4	L3	L2	h5	h4	h3	h2	h1	b4	b3	b2	L9	L8	L7	L6	安裝螺絲	定位鋪	F(N)
Z174/50	50	90	0	140	140	20	9.75	10	16	9.3	16	22.3	15	30.05	40	20	10	20	10	M4x12	6x20	16000
			20			40
		130	0	180	180	20
			50			40
Z174/80	80	117	0	200	200	34	16.75	13	12.3	9.3	22	30.3	20	45.05	60	34	16	34	15	M6x16	6x20	27000
			32			66
		167	0	250	250	34
			75			109
Z174/100	100	145	0	250	250	45	22.25	16	15.5	9.3	27	37.5	25	60.05	80	45	22	45	15	M8x18	8x24	48000
			50			95
		195	0	300	300	45
			80			125
