j0d-m

您的位置：首頁 > 模具配件 > 油缸系列

型號： j0d-m -[待選參數]

J0D-M

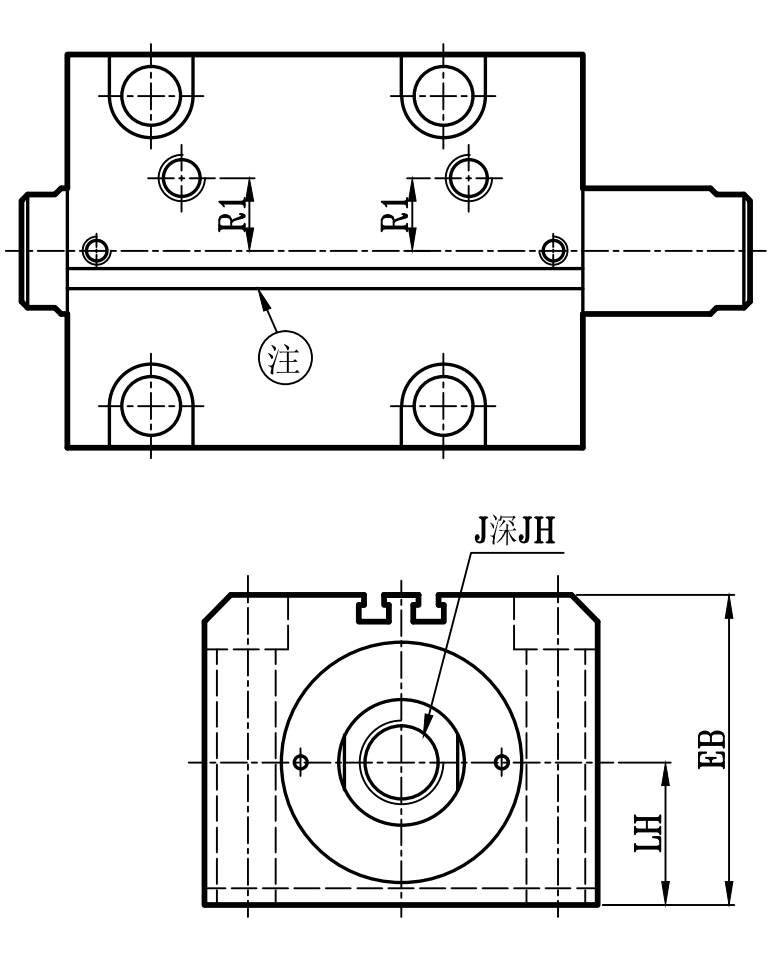

JOD:JOD+L(扁型)+M(磁石)	薄型雙軸(可調)感應油壓缸尺寸圖 14Mpa Series Dimensional Features

注：Φ50缸徑(含Φ50缸徑)以下為一條感應開關槽

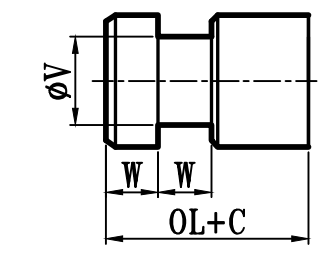

E:外牙型
H:H槽型
S/L/C共用

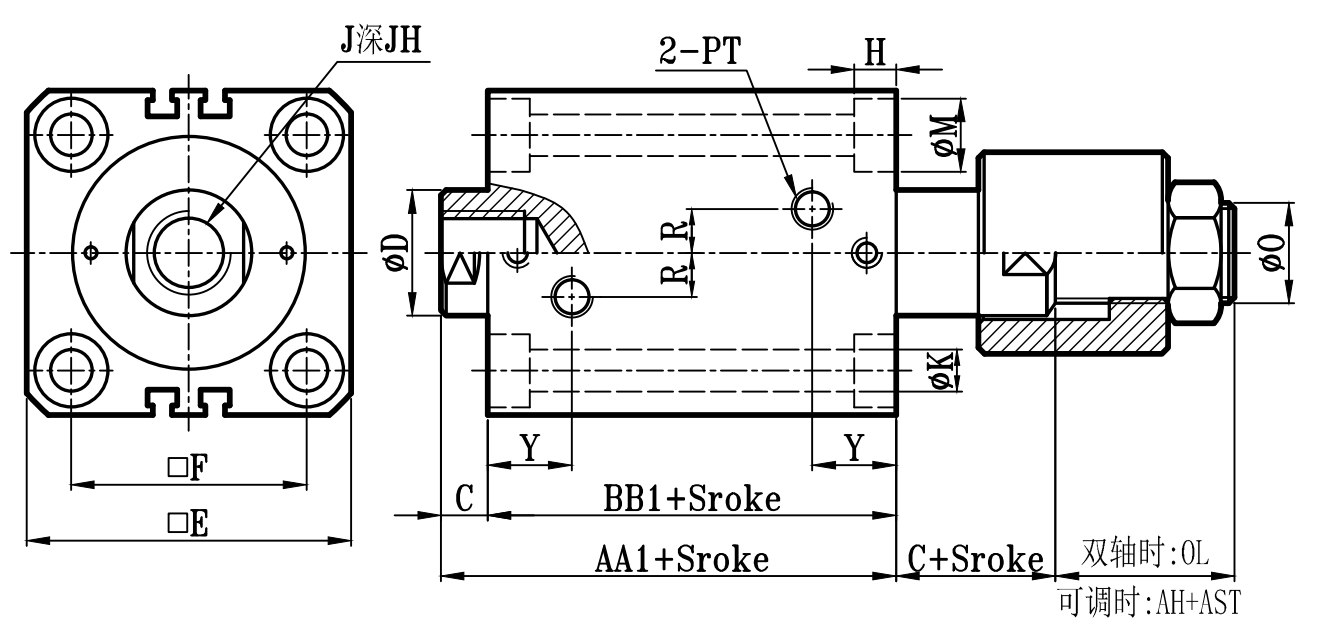

JOD:JOD+(可調)+S(方型)+M(磁石)

J0D-M																								I(內牙型)		E(外牙型)		H槽
缸徑 BORE	AA1	BB1	C	ΦD	EA	FA	EB	LH	Q	FB	ΦK1	KA	R1	KW	E	F	ΦK	ΦM	H	R	Y	PT	AH	J	JH	0	OL	W	ΦV
Φ16	63.5	55.5	8	10	44	33	36	16	20	13	6	25	5	8	40	26.5	6	9.5	6	0	19	1/8	18	M6xP1	15	M8xP1.25	15	8	5
Φ20	75	67	8	12	50	38	41	18	20	15	7	25	5	8	45	30	6	9.5	6	0	20	1/8	22	M8xP1.25	15	M10xP1.25	15	10	7
Φ25	76. 5	68. 5	8	14	55	43	46	21	20	17	7	26	5	8	50	36	6	9.5	6	5	21	1/8	22	M10xP1.5	15	M12xP1.25	20	10	9
Φ32	88. 5	78.5	10	20	70	56	56	25	20	24	9	28	10	12	62	47	7	11	7	10	25	1/4	29	M12xP1.75	20	M16xP1.5	25	15	14
Φ40	89	79	10	25	80	62	64	29	20	23	11	28	10	12	70	52	9	14	9	10	25	1/4	32	M16xP2.0	20	M22xP1.5	30	15	18
Φ50	96	85	11	30	94	74	74	34	20	27	13	29	10	14	80	58	11	17	11	10	27	1/4	39	M20xP2.5	25	M26xP1.5	35	15	23
Φ63	105	92	13	35	114	90	89	42	20	32	16	31	21	16	94	69	14	20	13	10	30	3/8	40	M24xP3.0	30	M30xP1.5	40	15	27
Φ80	119	102	17	40	134	110	109	52	20	41	16	34	25	16	114	86	16	23	15	15	32	3/8	48	M27xP3.0	35	M36xP1.5	45	20	32
Φ100	124	107	17	50	160	134	129	62	20	44	18	34	25	16	134	102	18	26	17	15	34	3/8	50	M36xP4.0	40	M40xP2.0	50	20	40
Φ125	140	120	20	60	195	163	158	76	30	44	22	44	30	20	164	124	22	32	21	20	39	1/2	60	M45xP4.5	45	M50xP2.0	55	20	50
Φ150	149	129	20	80	230	192	186	89	30	47	26	46	30	20	194	146	26	38	25	20	42	1/2	60	M60xP5.5	45	M70xP2.0	60	25	70
Φ180	168	143	25	100	270	228	216	104	30	53	29	49	30	20	224	171	29	42	28	20	45	1/2	65	M75xP6.0	50	M90xP2.0	65	25	85
Φ200	174	149	25	120	300	252	237	114	30	60	32	51	30	20	246	188	32	47	31	20	47	1/2	75	M95xP6.0	50	M100xP3.0	70	25	100

備注:AST為客戶指定之可調行程
